爱帝质量追溯部门最近推出的“条烟外观在线视觉检测系统”是针对条烟包装过程中出现的各种外观质量问题而研制的在线视觉检测系统。它安装在条烟装箱前的运输皮带机架上，运用智能化的机器视觉技术，能够在线地对条烟外观的缺陷进行实时检测，这些缺陷包括条盒的印刷和包装缺陷，透明纸、金拉线的包装缺陷剔除同时通过条烟重量检测条烟缺包少包现象剔除。

一、产品说明
检测盒包装产品外包装膜破损、翘边、翻盖、露白、反包、包装错位、封签（偏移、叠角、缺失）、底边未折角、印刷未上色、翻包、翻盖缝隙过大、小包变形等缺陷。
包装外观成像检测是基于机器视觉的专用于在线检测外观质量和分拣的设备。相比现有的市场上的外观检测设备，检测准确率大大提高，检测速度大大提高。

二、系统功能
对在线条包进行无接触外观检测；
自动剔除外观缺陷产品；并将外观与重量不合格产品分别剔除到指定区域内。实时统计缺陷情况并生成图表，及时发现生产过程中存在的问题，降低次品率；记录缺陷情况并保存缺陷图像，便于追溯、分析缺陷产生原因；可实现联网监控和数据共享；实时记录合格装箱数量能够同步核对装箱数量与剔除数量。

三、技术特点与优势
1、检测能力强——采用专业的图像处理和检测算法，缺陷检出率高，可有效检测条烟的各类缺陷，同时将误检率和漏检率降至低的水平；缺陷检出率≥99%，超过同类产品85%的检出率，误检率≤0.15%；
2、光源布置合理，为采集良好的图像数据源提供保障——光源采用LED光源，寿命长、稳定性高、一致性好、维护成本低；
3、采用工业相机品牌公司出产的高分辨率相机镜头，曝光时间短，对动态烟条也可捕捉到清晰的图像；
4、电气核心器件均为进口部件，具有寿命长、性能稳定，抗干扰能力强等优点；
5、计算机采用进口的西门子15吋触摸式工控机，可靠性高，操作直观方便；
6、图像采集卡采用著名公司的图像采集卡，性能稳定可靠，并可多通道连接相机镜头；
7、系统软件具有光源照度变化的补偿功能；
8、方便、直观、友好的建模软件方便对条包检测内容动态调整，使得用户的换牌操作简便；
9、具有缺陷分类及统计功能、统计过程控制功能、条包缺陷图像浏览功能等；
10、操作界面简单易用。
11、公司无偿提供人员培训与无调价软件升级服务。

四、系统结构、工作原理及主要部件

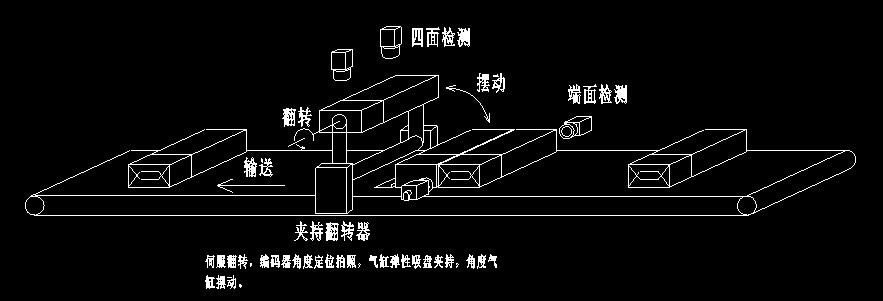

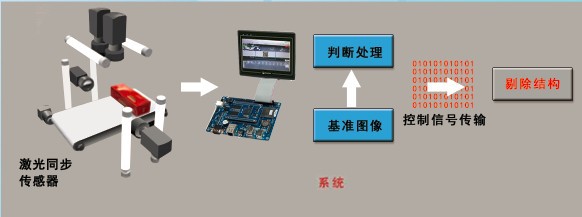

    条烟外观在线视觉检测系统由光源、夹持翻转器、检测系统和剔除机构三部分构成。光源安装在装封箱机入口的皮带输送机处，包括夹持翻转器，多角度高精度镜头与同步传感器。通常情况下，在线条烟之间会自动形成一定的间距，如果条烟之间不能形成一定间距则需要另外安装分烟装置，以使条烟成像符合要求，并满足图像采集与处理的时间。此外，根据烟厂要求及现场实际情况，可以选装分烟及翻身装置。确人条烟沿最长直径横向运输，夹持翻转器180度摆动，将条烟拿起360度检测拍照后放在另一侧皮带机上,高精度镜头成像系统便将条烟的成像信息通过图像采集卡传送到工控制台中的工控机根据用户所设定的相关参数，对实际采集的数据经几何边缘提取、Blob、灰度直方图等软件算法的综合运用做出判断，外观合格的条烟将在生产线上顺利通过，有缺陷的条烟将被剔除机构剔除。

主要部件:

1) 4台进口高镜头采集成像镜头；
2) 2块进口图像采集卡；
3) 进口LED光源；
4) 西门子触摸式工控机；
5) 光源罩盒；
6) 剔除机构；
7) 电柜操作台及低压电器；
8) 条烟激光同步开关。

五、关键技术指标

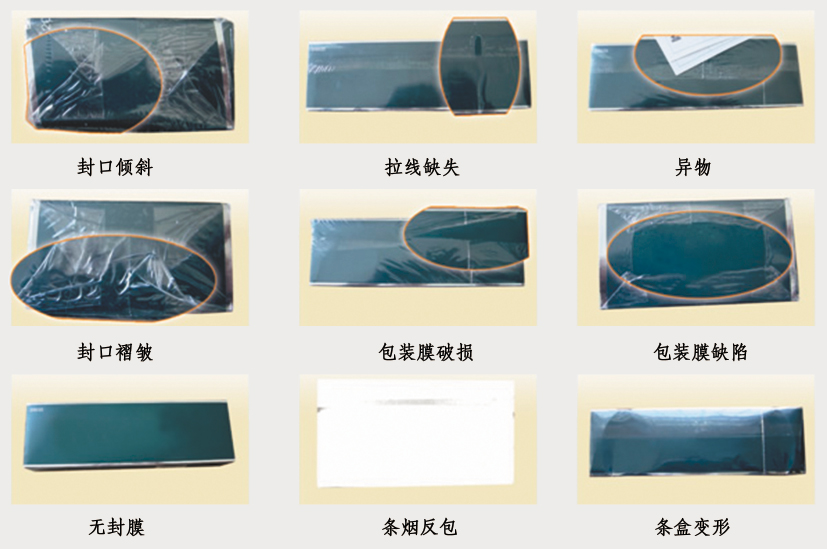

1.可检测缺陷：条包反包、条包倒置、条包错牌、条包破损、条包图案严重缺损、透明纸缺失、透明纸严重皱褶、透明纸严重破损、封口倾斜、异物、透明纸污损、拉线缺失、拉线错牙、拉线破损。
2.缺陷检测精度：拉线错牙最小检测尺寸2mm；污损、异物最小检测尺寸2mm×2mm。
3.缺陷检出率：≥99%
4.漏检率: 严重缺陷漏检率＜0.15% ;一般缺陷漏检率＜5%。
5.检测速度:检测时间＜110毫秒/条，最大检测速度10条/秒，需要六面检测时速度会减慢。
6.检测面：配置四台相机，两端封口重点检测，六面及封口条翻转检测。
7.曝光速度：1/30S～1/10000S
8.关键器件寿命（MTBF）相机：10万小时,板卡：15万小时,光源：2万小时。
注：表中严重缺陷对应于卷烟国标中的A、B类质量缺陷，一般缺陷则对应于卷烟国标中的C类质量缺陷。
六、工作条件
安装位置：装封箱机皮带入口处
环境温度：0-75℃
工作电压：AC220V±10%
气 源：正压>5.0kg 负压<0.6kg
设备尺寸（长×宽×高）：1170mm×560mm×1450mm（具体尺寸可根据客户方现场情况确定）。
